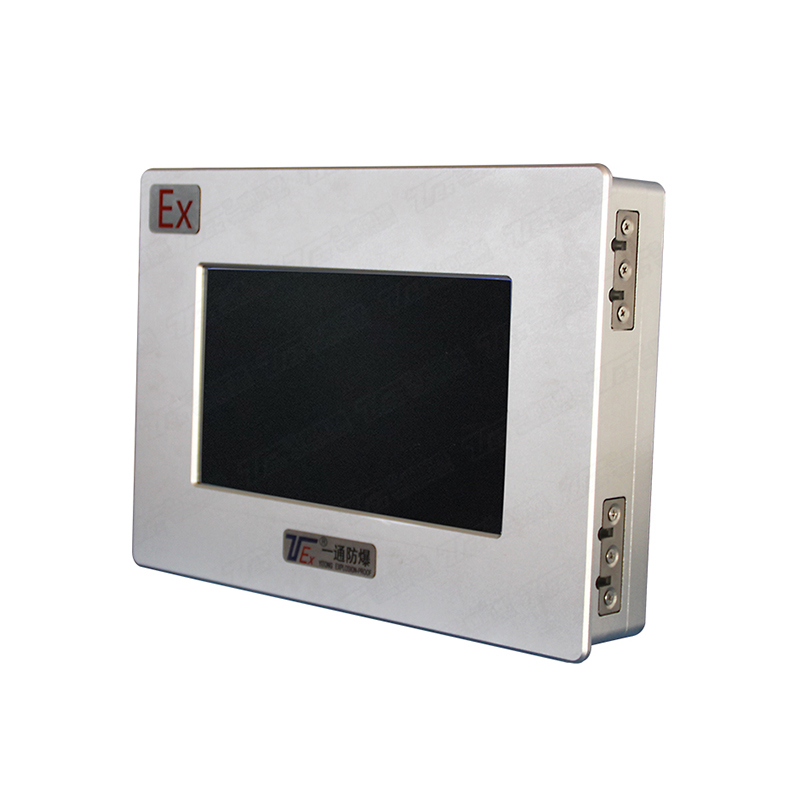

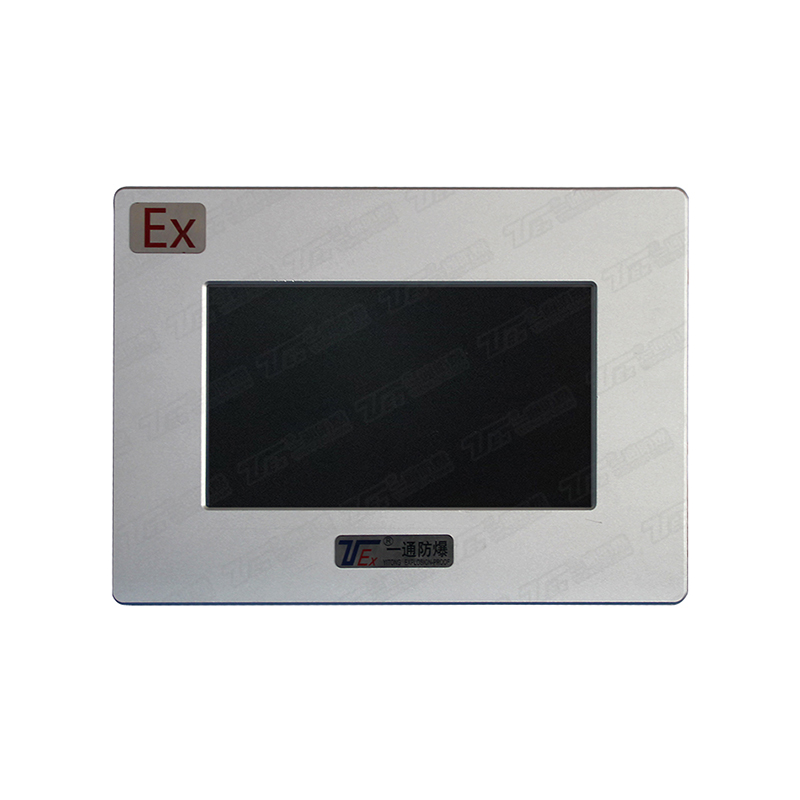

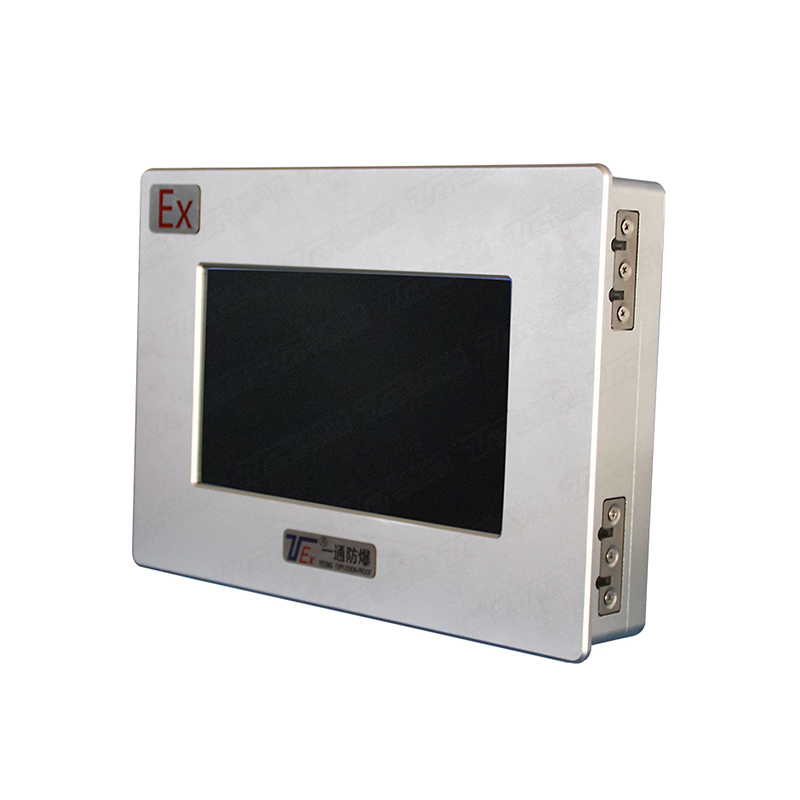

XMP-A KQ 防爆触摸屏
- 2025-08-25 09:43:00
- admin 原创
- 321
产品描述：
XMP-A KQ 防爆触摸屏采用隔爆兼本安的防爆设计方式，可适用于爆炸性气体存在的 1 区、2 区防爆环境和粉尘防爆A21、A22 区域；亦可适用于 -40℃～ +60℃的低温型环境。
产品特点：
高端航空铝材质，表面阳极氧化（可为耐腐蚀和洁净区提供不锈钢 304/316 材质），外观品质与性能均可达到国外产品标准，可以用来做国外产品的替代品；
本安型防爆电阻屏，配合防爆电气控制柜 PLC 和 DCS系统，实现危险区域自动化控制领域人机交互的控制需求；
DC12-24V 电压输入，可选 AC85-264V 超宽电压输入；
本安型防爆触摸屏功能，可实现触摸功能操作。独立防爆认证，可配套操作台，正压控制柜，防爆柜配套使用；
兼容市场上常规的多品牌PLC，支持RS485 、RS232、MODBUS、TCP/IP 接口进行设备间的通讯连接；
可以远端电脑主机进行连接，实现带触摸功能的图像显示需求；
可以扩展按钮、急停、指示灯、实现操作端远程控制的功能；
各种需要的端口通过格兰以及其他方式引出，满足现场接口与其他设备对接的需求；
面板嵌入式安装是一种工业常见的安装方式，便于设备与设备完美匹配，设备供电电缆可以在操作台内隐藏；
也可以配套独立的立柱操作柱，立柱操作箱，落地操作台进行安装，线缆从立柱和操作箱内进行隐藏式布线，将线缆引入至地面铺设线槽或者地面电缆沟中；
嵌入式的可根据现场需求，进行多达十种成品操作台和立柱进行配套，更适应于现场多种安装位置需求，支架方案涵盖并可满足现场各种安装方式和使用习惯的需求。
防爆电气控制柜，正压型防爆电气控制柜的嵌入式配套安装；PLC 控制现场的人机交互需求；
内置稳定性高的工业 HMI 主板，能够满足恶劣工作环境中所存在的各种严苛的要求，可选配 -40℃～ +60℃的宽温型配置，广泛应用于石油石化、精细化工制药、军工、钻采等气体和粉尘爆炸性危险和高恶劣性环境。
技术参数：
| 防爆参数 | ||||
| 7 寸 | 10 寸 | 12 寸 | 15 寸 | |
| 防爆标志 | Ex d ib IIB T6 Gb; Ex tD A21 IP66 T80℃ | |||
| 防护级别 | IP66 | |||
| 电气参数 | ||||
| 工作电压 | DC24V±20% | DC24V±20% | DC24V±20% | DC24V±20% |
| 工作电流 | ≤ 1A | ≤ 2A | ≤ 2A | ≤ 2A |
| 触摸控制 | 本安型电阻式触摸屏 | 本安型电阻式触摸屏 | 本安型电阻式触摸屏 | 本安型电阻式触摸屏 |
| 屏幕规格 | 7 寸 | 10 寸 | 12.1 寸 | 15 寸 |
| 屏幕背光类型 | OLED 背光 | OLED 背光 | OLED 背光 | OLED 背光 |
| 屏幕亮度 | 400cd/m² | 400cd/m² | 500cd/m² | 400cd/m² |
| 对比度 | 1000:1 | 1000:1 | 1000:1 | 1000:1 |
| 寿命 | 约 50000H | 约 50000H | 约 50000H | 约 50000H |
| 分辨率及色彩 | 800*480 16.7M 8bit | 1024 * 600 16.7M 8bit | 1024 * 768 16.7M 8bit | 1024 * 768 16.7M 8bit |
| 处理器 | 32 bit RISC 600MHz | 32 bit RISC 600MHz | 32 bit RISC 600MHz | 32 bit RISC 600MHz |
| 闪存（Flash+RAM） | 128MB+128MB | 128MB+128MB | 128MB+256MB | 128MB+256MB |
| SD 扩展 | 无 | 无 | 支持 SD/SDHC | 支持 SD/SDHC |
| 网络接口 | 10/100M RJ45*1 | 10/100M RJ45*1 | 10/100M RJ45*1 | 10/100M RJ45*1 |
| 串口 |
COM1:RS232 COM2:RS485 2W 4W COM3:RS485 2W |
COM1:RS232/RS485 COM2:RS485 2W 4W COM3:RS232 RS485 2W 4W |
COM1:RS232/RS485 2W 4W COM3:RS485 2W |
COM1:RS232/RS485 2W 4W COM3:RS485 2W |
| USB 接口 | USB2.0*1 host | USB2.0*1 host |
USB2.0*2 host+Client |
USB2.0*2 host+Client |
| 机械参数 | ||||
| 材质 | 6 级航空铝 本色阳极氧化 （其他色可定制） | 6 级航空铝 本色阳极氧化 （其他色可定制） | 6 级航空铝 本色阳极氧化 （其他色可定制） | 6 级航空铝 本色阳极氧化 （其他色可定制） |
| 安装方式 | KQ 嵌入式 /BG 壁挂 | KQ 嵌入式 /BG 壁挂 | 嵌入式 / 壁挂 | 嵌入式 / 壁挂 |
| 电缆引入装置 | M20*1.5*2 可增加 | M20*1.5*2 可增加 | M20*1.5*2 可增加 | M20*1.5*2 可增加 |
| 电气控制（可选） |
增加防爆按钮 指示灯 急停开关 |
增加防爆按钮 指示灯 急停开关 |
增加防爆按钮 指示灯 急停开关 |
增加防爆按钮 指示灯 急停开关 |
| 环境指标 | ||||
| 大气压力 | 80 ～ 106KPa | 80 ～ 106KPa | 80 ～ 106KPa | 80 ～ 106KPa |
| 环境温度 | -20℃ ~+60℃ | -20℃ ~+60℃ | -20℃ ~+60℃ | -20℃ ~+60℃ |
| 相对湿度 | ≤ 95%RH(+25℃ ) | ≤ 95%RH(+25℃ ) | ≤ 95%RH(+25℃ ) | ≤ 95%RH(+25℃ ) |
